DN400小拉桿橫向波紋補償器
DN400小拉桿橫向波紋補償器也稱小拉桿補償器又稱自由復式型波紋補償器。該波紋伸縮器除可以補償彎曲管段的橫向位移和角位移，同時也可以補償軸向位移。
一、結構特點：

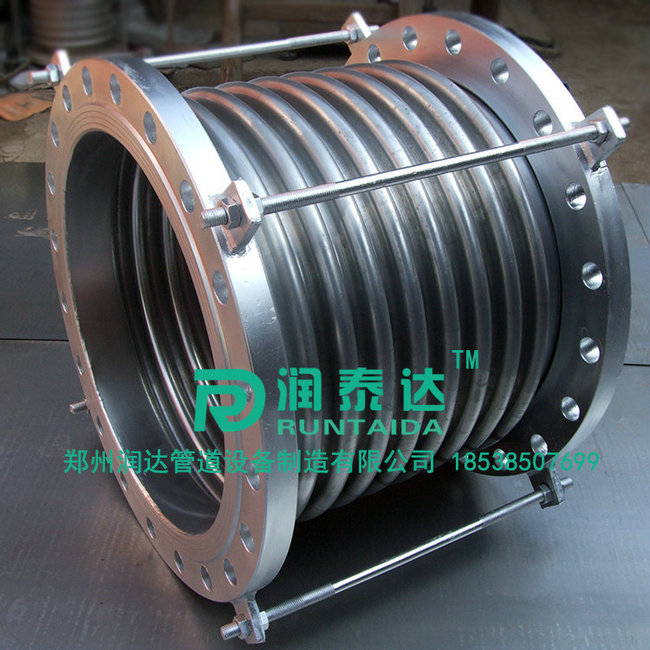

DN400小拉桿橫向波紋補償器由兩段波紋管、中間接管及帶有限位螺母的小拉桿等零件組成。它在吸收橫向位移的同時還能吸收軸向位移，但不能承受內壓推力。同時還具有尺寸準確、表面整潔無創傷、產品結構緊湊、補償量大、無泄漏、耐腐蝕、壽命長，便于安裝、產品質量可靠等優點。
二、型號：本廠生產DN100—8000mm 壓力級別：0.1—2.5Mpa
三、連接方式：1、法蘭連接式 2、接管連接式
四、橫向補償量：90—537mm
DN400小拉桿橫向波紋補償器（STXL型）又叫煤粉管道專用三維波紋補償器是專為煤粉管道設計的一種專用補償器，由兩段波紋管，中間接管及帶有限位螺母的小拉桿等零件組成。波紋管為1Cr18Ni9Ti或SUS304材質制造，采用多層次液壓成型工藝，可以補償軸向、角向、橫向及各方位的合成位移。小拉桿不能承受內壓推力。
安裝的時候注意：
1、波紋管補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸的黃色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
8、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。
9、水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。
10、與補償器波紋管?接觸的保溫材料應不含氯。
